不锈钢内螺纹一片式球阀
性能规范
产品规格 1/4n~4"（DN6?100）
工作压力

0.6~0.8MPa
螺纹端可按BSPT、BSP、NPT、DIN2999制造

材料列表

部件名称

材质

阀体

WCB

CF8

CF8M

阀盖

WCB

CF8

CF8M

阀座

PTFE

RPTFE

PTFE

球

SS304

SS304

SS316

密封垫

PTFE

PTFE

PTFE

杆密封

PTFE

PTFE

PTFE

阀杆

SS304

SS304

SS316

防静电装置

SS304

SS304

SS316

阀杆填料

PTFE

PTFE

PTFE

填料压盖

SS202

SS202

SS202

弹性垫圈

SS202

SS202

SS202

手柄

SS202

SS202

SS202

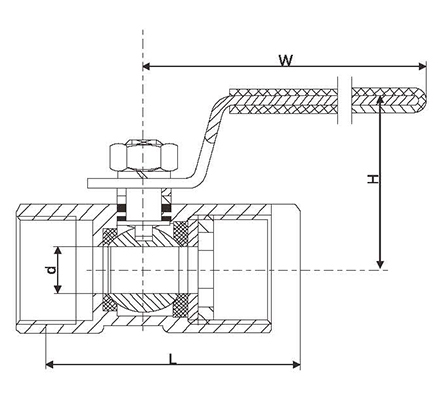

外形尺寸

NPS

DN

d

L

H

W

1/4"

6

5

40

22

80

3/8"

10

7

44

26

80

1/2"

15

9

51

31

88

3/4"

20

12

55

34

88

1"

25

15

67

38

105

1-1/4"

32

20

70

43

105

1-1/2"

40

25

80

50

124

2"

50

32

93

57

124

2-1/2"

65

38

112

89

180

3"

80

50

133

102

190

4"

100

65

190

120

215
?
